Bauanleitung - Bausatz - Spielkonsole

Hauptseite

Lötanleitung

Benötigtes Werkzeug

Nicht im Bausatz enthalten:

Optional:

Wie Löten

Es wist wichtig, dass man sich genügend Zeit nimmt das Löten zu üben.

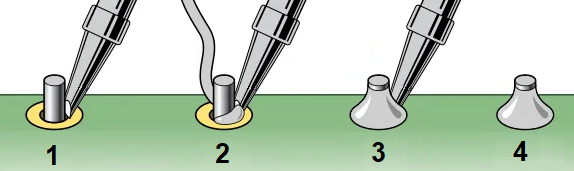

  • 1: Heizen vom Stift und dem Kupferring. Je nach Heizleistung vom Lötkolben etwa 2-4 Sekunden.
  • 2: Elektroniklot von der gegenüberliegenden Seite hinzufügen.
  • 3: Das ganze noch etwa für 2-3 Sekunden heizen.
  • 4: Eine perfekte Lötstelle.

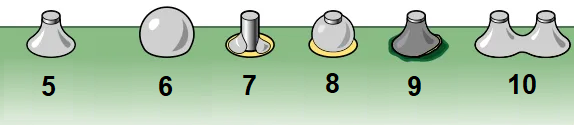

  • 5: Eine perfekte Lötstelle.

Was alles schief gehen kann:

  • 6: Zu viel Elektroniklot.
  • 7: Zu wenig Elektroniklot.
  • 8: Kupferring nicht genügend geheizt.
  • 9: Zu viel geheizt.
  • 10: Kurzschluss

Bauanleitung

Das Material, das in allen Geräten verbaut wird:

Vorsichtsmassnahmen

Das zusammenbauen des Gerätes ist nicht unter 7 Jahren geeignet. Um Verbrennungen durch den Lötkolben zu vermeiden, darf das Gerät nur unter Aufsicht einer Erwachsenen Person zusammengebaut werden.

Bauanleitung - Print Version x.x - Elektronik

Diese Anleitung ist für den Elektronik Print Version x.x.

HEX Distanzhalter 5mm (m) und 23mm (w)

Bild Bild
5mm (männlich)
23mm (weiblich)

6x Taster 6x6x9


1x Mutter M3


4x Schraube Schwarz 10 mm


4x Schraube Schwarz 6 mm


Stiftleiste 2.54mm


Booster


Schalter


Elektrolyt Kondensator
